1. 摘要

企业对最新数据的实时分析需求日益增长。然而，当前的解决方案无法在同一系统中高效地结合事务处理和分析处理，而是依赖ETL（提取-转换-加载）流程将事务数据传输到分析系统，从而导致数据洞察的延迟。

本文针对这一需求，提出了一种面向云环境的新型存储引擎设计——Colibri，该引擎支持超越主内存的混合事务与分析处理（HTAP）。Colibri 采用混合列存与行存架构，针对两种工作负载进行优化，并充分利用新兴硬件趋势。它通过有效区分冷热数据，以适应不同的访问模式和存储设备。

实验表明，在固态硬盘（SSD）和云对象存储上处理混合工作负载时，Colibri 可实现高达 10 倍的性能提升。

2. 背景

2.1. AP和TP负载特点不同

• AP：列存、压缩、顺序扫描
• TP：点查、行存、索引
• 过去，纯内存的HTAP较容易实现，但是扩展性差、对大数据集来说昂贵
• 对于内存放不下的数据集，必须要考虑再持久设备中如何存放

2.2. 存储技术的发展

• SSD带宽高，延迟低
• 云对象存储带宽高，中等延迟，不受限制的容量，高耐用性，高可用，便宜

3. 本文贡献

1. 行列混合的存储
2. 冷热数据分离
3. 利用了现代存储设备（SSD和Object store）的高带宽

4. 本文的设计总览

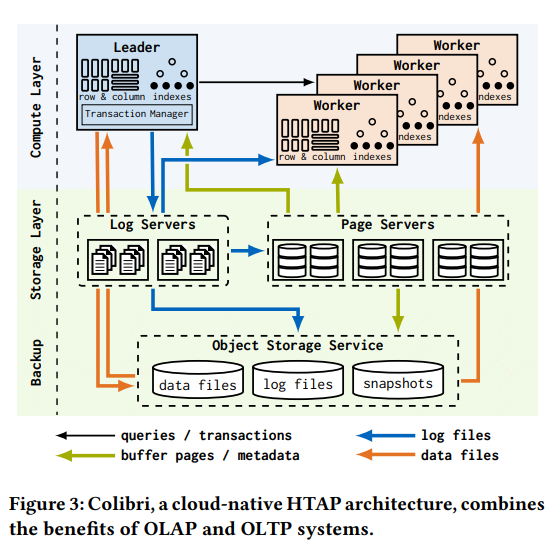

Figure 3: Colibri, a cloud-native HTAP architecture, combines the benefts of OLAP and OLTP systems.

1. 分离冷热数据：
   • 热数据以行存的形式与索引一同放在page server
   • 冷数据以列存的形式压缩存放在对象存储中
2. 利用存储设备的高带宽：所有节点都应该能够直接访问对象存储
3. 减少日志条数：主节点能够减少日志传输，log server储存更少的数据，page server更少回放
4. 对于大块的操作（bulk operations）应该能够旁路log server和page server：对于加载大规模数据要能够直接写入对象存储，只需要少量修改元数据

• 使用log server和page server来避免写入对象存储或者其他数据库的高延迟
• 使用传统buffer manager，以及page-based索引

5. 混合存储引擎

5.1. 行列混合储存

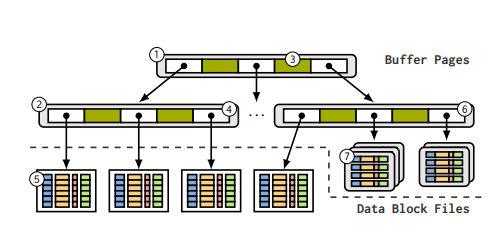

Figure 4: Hybrid column-row store. A B+-tree indexes compressed and uncompressed blocks.

使用B+树做索引，冷数据通过压缩以列存形式存在数据块文件(data block file)中，热数据以行存的形式存在数据页(data page)中。如果冷数据需要修改，会先解压以热数据形式存放。图4中各个模块如下：

1. 内部节点(64KB)：内有4093个孩子
2. 叶节点(64KB)：内有51块
3. 键(绿色小块)：RowId（应该是8B）
4. 压缩块(1272B)(白色小块)：存放了一个指向数据块文件的ref，以及一些统计信息(比如minmax-bounds)
5. 数据块文件(大约16MB)：内部能存约262,144条记录
6. 非压缩块(1272B)(白色小块)：存放了(最多78个)指向数据页的ref
7. 数据页(64KB)：内部能存约380条记录（以PAX格式）

其中，写数据块文件不需要额外的wal。

5.2. 插入

插入只会插入到最右端的叶节点。

• 对于少量插入，直接写入最右端的叶节点，等插满后会将非压缩快转换成压缩块
• 对于大批量的插入，直接生成列存压缩的数据块文件，最后更新B+树。这样只需要记录一条日志，并且减少了复制脏页等开销

5.3. 删除

• 对于非压缩块：标记删除

• 对于压缩块，会在page-server中额外存放一个bitset页

• 对于批量删除，会将要删除的RowId排序，同一数据块的删除会一起执行，只需要写一条日志

• 会进行异步维护数据块，如果被压缩的数据块中有超过1/4被删除了，会重写该数据块

5.4. 更新

• 对于非压缩块：in-place更新
• 对于压缩块：标记删除，并按常规逻辑插入，即out-of-place更新

5.5. 维护

1. 合并过小的b+树节点
2. 将热数据块转换成冷数据块格式
3. 将标记删除的行物理去除
4. 将空文件从对象存储中删除

短维护(<50us)会在访问B+树时一并进行；长维护会在背景异步执行。

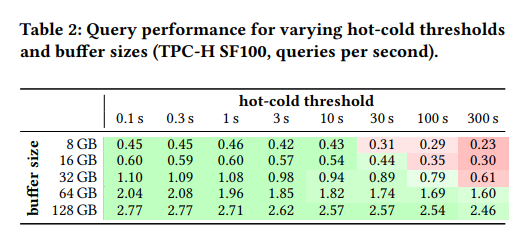

冷热数据的界限，本文认为是10s没有修改。(如下表，对于buffer size为8~16G的情况下，冷热界限从10s到30s造成的性能损失最大)

Table 2: Query performance for varying hot-cold thresholds and buffer sizes (TPC-H SF100, queries per second).

5.6. 集成现代缓存管理器

Umbra(本文使用的codebase，该组以往的工作)实现了针对事务工作负载优化的先进缓存管理器。 对于列存，由于需要解压，需使用可变大小的页面(前期工作)，并且由于列存是不可变的，不需要写回。

5.7. MVCC

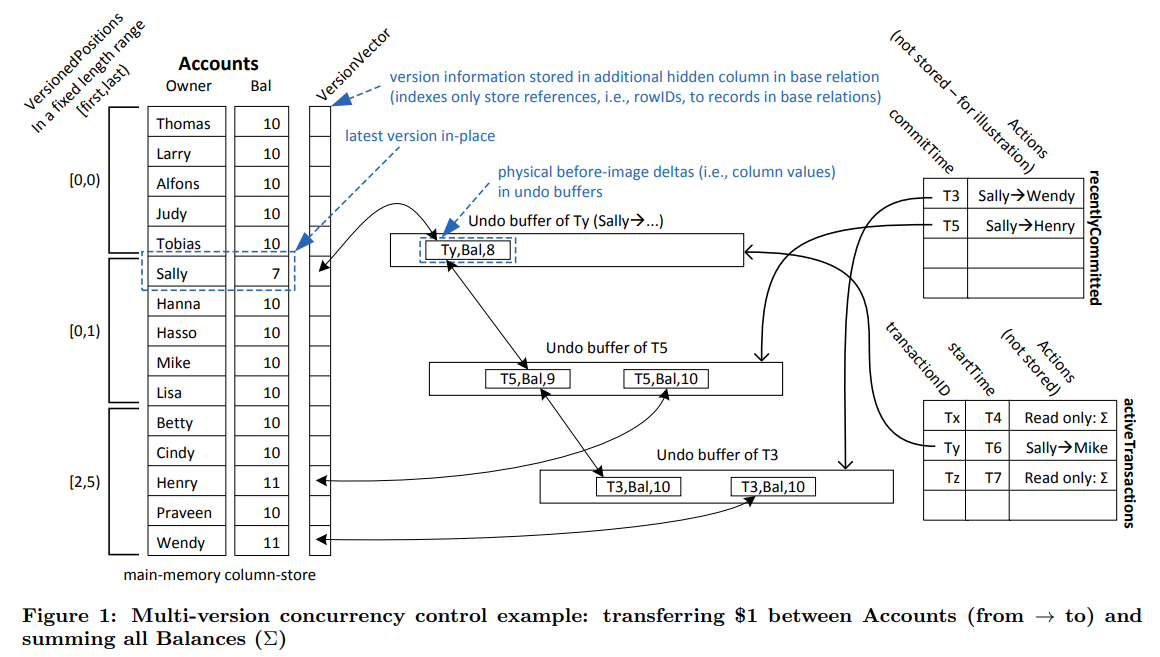

HyPer的MVCC

使用了HyPer的MVCC实现，版本链处于内存中。

5.8. 恢复

加载6Billion行数据，在写入检查点之前crash掉

	Load time	WAL size	#Log entries	Recovery
Umbra	3 099 s	1.28 TB	6 166 M	5 352 s
Colibri	453 s	1.02 GB	5.17 M	2.99 s

5.9. 列存数据格式

列存格式选择Data Blocks：

1. 对于点查，能够快速解压出单个元组
2. 对于带过滤的查询，有较好的性能

	Full Table Scan [row/s]	Filtered Scan [row/s]	Point Lookups [row/s]	Size
PAX (uncompr.)	68.4 M	98.2 M	1.01 M	88.7 GB
Arrow	34.1 M	16.8 M	183	96.8 GB
Data Blocks	31.5 M	99.4 M	1.18 M	34.1 GB
Parquet	19.0 M	7.29 M	758	34.5 GB
Parquet (Snappy)	11.2 M	5.82 M	752	23.9 GB

5.10. 价格优化

对象存储为每次请求付费。S3推荐每次请求16MB数据，这样最便宜，且能够有效利用带宽。

对于数据块中的262144行记录，每列差不多0.25~0.5MB数据。因此需要将多个数据块合在一起成为一个segement。

5.11. 二级索引

针对TP负载，可以选择构建二级索引，存在数据页中，所有改动都需要先写日志。

针对AP负载，可以选择SMA（为每一小块记录最大值最小值等聚合结果）或者缓存来过滤数据。

6. 查询处理

• 使用乐观锁优化点查
• 对于扫描查询，使用下图步骤：
  1. b+树索引收集需要扫描的数据块并放入环形队列，如果是数据页则传给Task4并行处理
  2. 并行从队列中取出数据块读取任务，如果数据块不在缓存中，则使用Task3异步IO读取，在缓存中则直接交给Task4
  3. 异步IO读取数据块
  4. 并行处理数据块

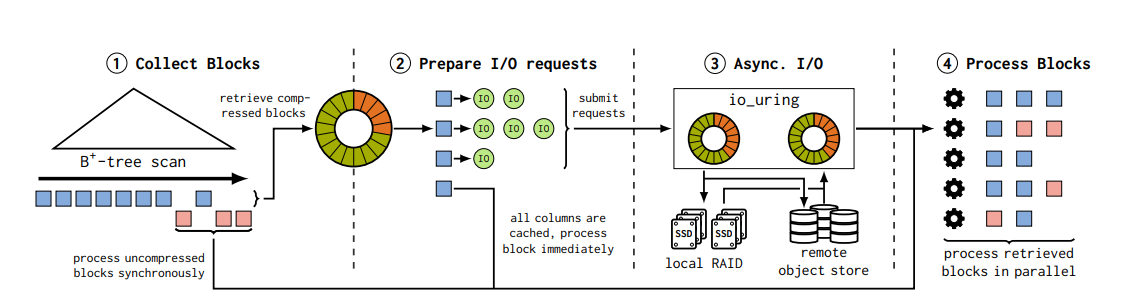

带宽优化的表扫描：

Figure 5: Bandwidth-optimized table scan. The scan is split into four tasks to asynchronously retrieve compressed blocks from local or remote storage devices. We use io_uring for asynchronous I/O as proposed by.
